Насосостроительная промышленность нашей страны выпускает сотни самых разнообразных центробежных насосов различного назначения. В целях быстрого и правильного выбора центробежного насоса для конкретных производственных нужд разработаны несколько систем их обозначения.
Маркировка насосов нормального ряда выполняется по форме:
первая цифра диаметр всасывающего патрубка в мм, уменьшенный в 25 раз и округленный;
далее следуют буквы, которые обозначают:
- - Н нефтяной, Г горячий;
- - Д первое колесо двустороннего входа;
- - В вертикальный;
- - К консольный;
- - КЭ консольный, смонтированный в одном блоке с электродвигателем;
- - М многоступенчатый.
Вторая цифра коэффициент быстроходности или удельная быстроходность, уменьшенная в 10 раз и округленная.
Третья цифра число ступеней; буквы в конце маркировки: К кислотный; С для сжиженных газов.
Кроме этого применяется маркировка насосов по основным техническим показателям: подаче и напору. Большинство насосов маркируется следующим образом: после буквенного обозначения (марки) ставят через тире или косую черту две цифры номинальную подачу, м3/ч, и номинальный напор, м столба жидкости.
Примеры условных обозначений: консольный насос с подачей 125 м3/ч и напором 30 м обозначается так: К 125 30 или К 125/30, а горизонтальный фекальный насос с такими же показателями ФГ 125 30 или ФГ 125/30.
Насос марки К 20/18-5-У3: 20 подача, м3/ч; 18 напор, м.

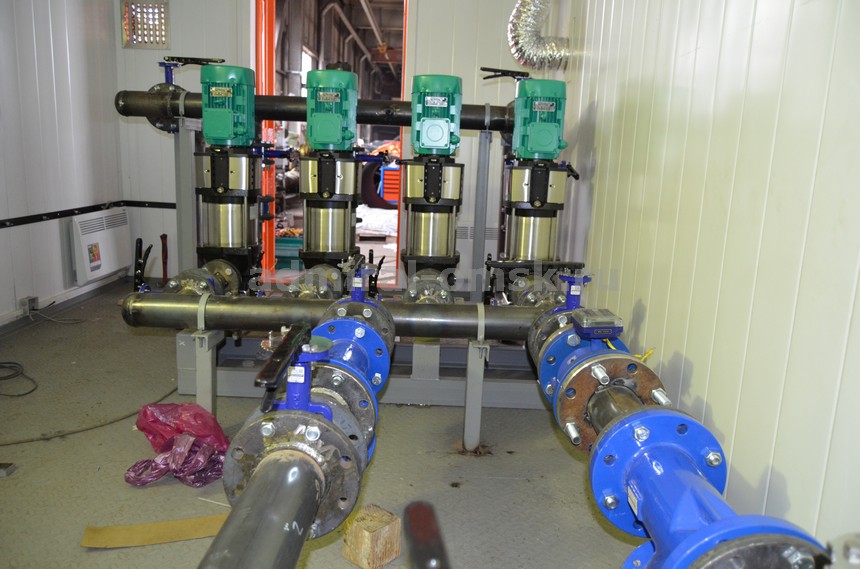

Многоступенчатые секционные насосы имеют обозначения ЦНС. Например, марка ЦНС 180-212: ЦНС центробежный секционный насос; подача Q=180 м3/ч; напор H =212 м.

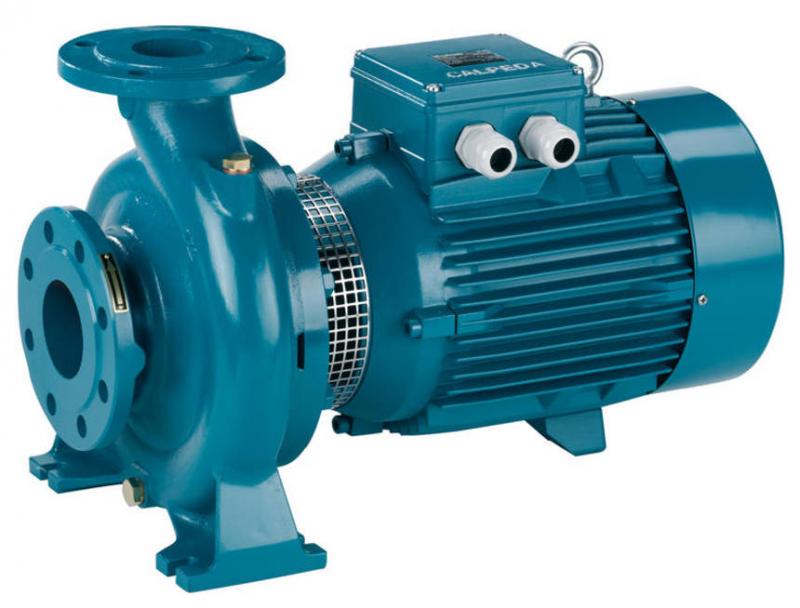

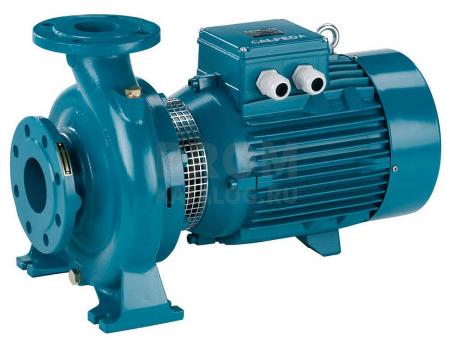

Насос центробежный К65-50-160/2 Условное обозначение насоса означает: К консольный; 65-50 подача в м3/ч при обточке рабочего колеса; 160 напор в м; 2 индекс модернизации.
Центробежный насос может быть соединен с различными типами электродвигателя, например, насос К20/30 - с четырьмя типами электродвигателей. Вопрос о маркировке электродвигателей можно найти в специальной литературе о насосах. Вопрос о маркировке центробежных насосов, выпускаемых фирмами различных государств, может быть решен только после ознакомления с нормативной документацией этих фирм. Таким образом, расшифровка маркировки насоса (насосного агрегата) может быть выполнена с помощью паспорта насоса (насосного агрегата), соответствующего ГОСТа и специальной литературы.
